电源模块浪涌保护器
概述: ZGGH16-150型电源模块浪涌保护器由一个电源模块头ZGGH16-150MK和一个底座ZGGH-DZ1组成，用于交直流系统L(+)-N(-)、L(+)/N(-)-PE的第二或三级保护，串联或者并联在交直流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术特征: 1 插拔模块具有防反插、互插功能；

2 残压低；

3 具有过热保护；

4 具有失效指示和集中遥信报警干接点；

5 外壳防护等级为IP20要求，阻燃等级为UL94 V0。

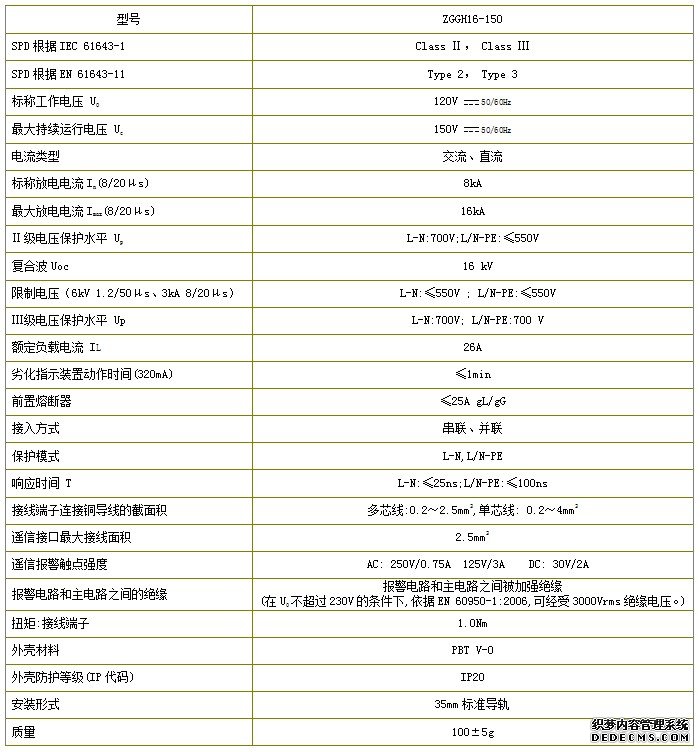

技术参数

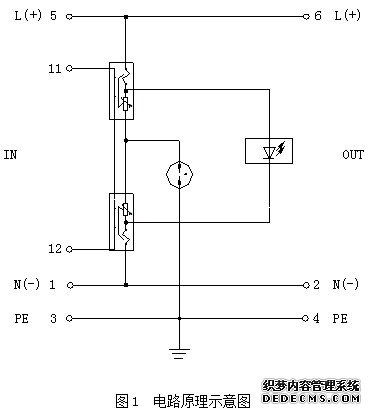

原理图

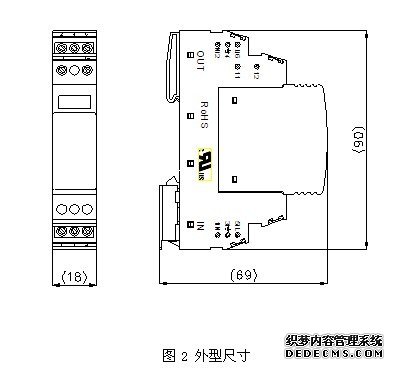

外型结构: 外形尺寸：90×18×69 ,如图2

安装形式：35mm标准导轨

阻燃等级：UL94 V0

防护等级：IEC 60529 IP20
执行标准: IEC 61643-1：2005 接到低压配电系统的浪涌保护装置.第1部分:性能要求和试验方法

UL 1449：2010 UL1449第三版
安装示意图: 安装

1 本电源模块浪涌保护器只能由训练有素的专业人员进行安装和维护，安装位置为人手不能直接接触的地方。安装前应确认为非带电安装。

2 浪涌保护器应安装在供电线路的熔断器（FU1）之后，熔断器（FU1）的容量不能超过25A gL/gG，如超过该值，应在浪涌保护支路增设熔断器（FU2）。

3 根据浪涌保护器的标记按图1、图2与图3进行接线，相线L或直流正极接保护器“L”端，零线N或直流负极接保护器“N”端，“”端接PE。保护器上有输入（IN）、输出（OUT）标记，输入、输出接线必须可靠。

4 遥信报警的连接：ZGGH16-150型电源模块浪涌保护器配有遥信接口11、12，正常短路，异常开路，可用于远程集中监测或告警。

5 接线完毕、通电前请先检查接线与安装是否可靠；通电后，浪涌保护器绿色工作指示灯亮。

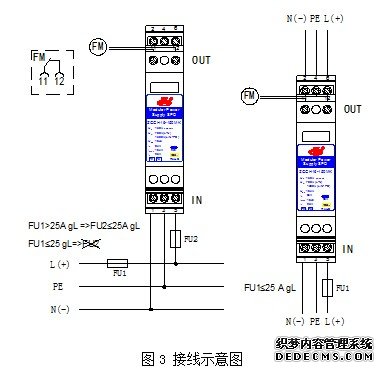

接线示意图

使用和维护

1 ZGGH16-150型电源模块浪涌保护器在工作失效后，通过模块内部的热熔断保护系统与供电线路实现自动脱离，显示窗内绿色指示灯熄灭，遥信接口11、12断开。当电源模块浪涌保护器的工作指示窗口内绿色指示灯熄灭或有远程告警信号时，应由专业人员立即更换该保护器。

2 在雷雨过后须检查电源模块浪涌保护器的显示窗口。
